雙轉子流量計（以下簡稱流量計）是一種設計獨特、經過精密加工裝配的新型容積式流量計。一對螺旋轉子是計量腔體內唯一的運動體，起到分割、測算、運送和排泄被測液體的作用。該型號流量計在結構上增加了定位齒輪，使兩只轉子間在轉動時達到彼此互不接觸。該流量計工作時運轉平穩、噪音低、磨損少、準確度高，粘度適應性強，可以允許被測液體中的微細顆粒通過，從而不易卡表。該流量計經過化學鍍鎳處理，因此具有防腐、耐磨的特性，可代替不銹鋼材質的流量計。

該流量計的特點是：

1. 適用于稀油、輕質油、稠油、含砂量大、含水量大的原油，被測量液體的粘度范圍大。
2. 流量計通過的液體流量大，最大流量是同通徑普通容積表的二倍左右。
3. 使用壽命長，準確度高，可靠性強。
4. 壓內損失極小。
5. 有線遠傳最長距離為1000米，脈沖信號輸出N=0.1L（一個脈沖為1N），可直接與計算機聯網。
6. 本安防爆IaⅡCT4（本質安全型）；防護IP65。

一、工作原理

如下圖所示，該流量計通過一對回轉的特殊螺旋轉子，直接測量液體流量的容積。

流量計對流體流量的測定是在計量腔體內完成的。一對螺旋轉子在液體的壓力下轉動，轉子與計量腔壁間形成的封閉空間（圖陰影部分）每回轉一次排出8倍陰影體積。因此根據這一關系，只要計量轉子回轉的次數，即可計算出流量累積量，根據每秒的轉數，即可測出瞬時流量。

二、技術性能

1. 公稱通徑及流量范圍

公稱通徑及流量范圍見表一。

表一

公稱通徑mm	流量范圍(m3/h)
	0.3mpa.s以下	0.3~2mpa.s		2~5mpa.s	5~15mpa.s	15~50mpa.s	50~400mpa.s	400~1000mpa.s	1000~1500mpa.s	1500~2000mpa.s
	LPG	汽油	煤油	輕柴油	A重油	B重油	C重油	高粘度液體
8	0.04~0.4	0.04~0.4	0.04~0.4	0.04~0.4	0.03~0.3	0.03~0.3	0.03~0.3	0.03~0.3
15	0.25~2.5	0.25~2.5	0.25~2.5	0.3~3.0	0.3~3.0	0.3~3.0	0.3~3.0	0.25~1.5
25	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.6~6	0.5~5	0.5~4	0.5~3
40	5~20	4.5~20	4~20	3~20	2.5~20	2.5~20	2.5~20	2~13	2~12	2~10
50	6~30	5~30	5~30	4~30	4~30	4~30	3~30	2.5~25	2.5~20	2.5~15
80	30~80	20~80	15~80	12~~80	10~80	8~80	6~80	5~55	5~45	5~39
100	50~180	35~180	25~180	20~250	17~250	10~250	8.5~250	8.5~130	8.5~110	8.5~97
150	70~260	50~260	40~260	30~260	20~340	17~340	15~340	12~190	12~160	12~140
200	100~380	70~380	55~380	45~500	35~500	30~500	25~500	25~280	25~220	25~200
250	200~630	140~630	110~630	90~800	70~800	55~800	45~800	45~460	45~380	45~340
300	300~980	210~980	170~980	140~1100	110~1100	90~110	65~1100	65~720	65~590	65~520
注: 1.以上為準確度0.5級的流量計流量范圍。
2.如準確度為0.2級的流量計,流量范圍上限值不變,下限值按量程比1：5計算,如準確度為0.1級按1:3計算。

2、主要技術指標

(1) 顯示方式：

雙排液晶顯示，方式如下：

L XXX.X 四位瞬時流量（m3/h）

XX.XXXXXX 八位累計流量（m3）

(2) 系統低功耗工作：一節3.3V10AH鋰電池可連續使用5年以上。

(3) 累計流量：自動擴大顯示精度，累計流量值可清零。

(4) 儀表系數：現場可置入。

(5) 掉電保護：儀表系數、累計流量值掉電保持十年不丟。

三點系數雙排液晶顯示儀置數方法：（僅限授權工程師操作）

打開儀表前蓋，同時按鍵和F鍵，儀表進入置數狀態，此時上排首位數字顯示1，表示此時可設置第一點的儀表系數。上排的后四位可設置對應點的傳感器輸出脈沖頻率值，下排八位可設置該點的儀表系數值。

首先最高位閃爍,按鍵，該位加1至所需數值，按移位鍵，閃爍位右移，再用鍵選擇該位數值…… 當閃爍位移至最后一位后，按鍵，可重新置入該參數。儀表系數格式為XXXXXX.XX。

檢查無誤后按下F鍵，可進入下一點儀表系數的設定，設置方法，格式同上。

設置完三點系數后繼續按F鍵，儀表進入工作狀態，上排顯示四位瞬時流量，下排顯示八位累計流量。

在工作狀態下，按F鍵和鍵，累計總量可清零。

注：使用三點儀表系數進行流量傳感器的非線性修正需要用戶清楚的知道傳感器不同流量點（頻率點）對應的儀表系數分別是多少,即F1——K1, F2——K2, F3——K3。

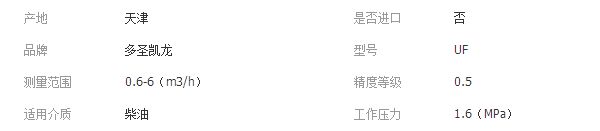

品牌：	未填
所在地：	天津
起訂：	≥3 件
供貨總量：	999 件
有效期至：	長期有效
