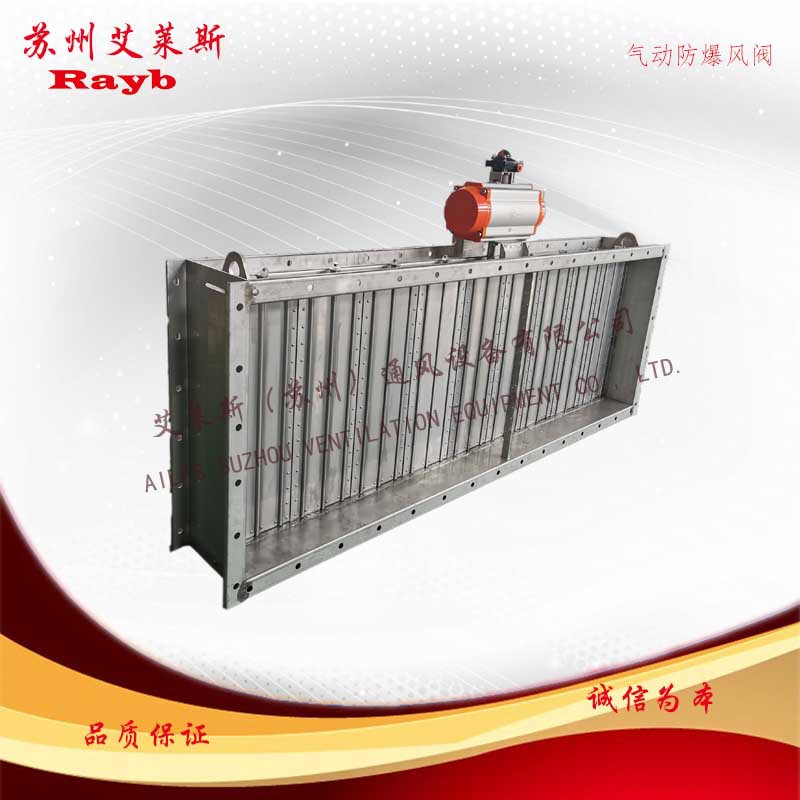

RAYB氣動不銹鋼密閉風閥
技術參數
氣缸選配：RAYB
氣缸形式：雙作用單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力：雙作用4～8bar、單作用5～8bar
 該氣動執行器外形美觀緊湊、現代化的造型；并采用實用新型材料、新工藝，使產品的質量、性能更加可靠；多規格選型更經濟實惠；產品全面符合最新國際標準技術規范，滿足現在和未來的需求。
①齒輪齒條雙活塞對稱結構設計，動作快速平穩，精度高，輸出功率大，通過簡單的改變活塞裝配位置可得到反方向旋轉。
②擠壓的優質鋁合金缸體，經精密加工的內孔和外部表面進行硬質陽極氧化處理（特殊情況下陽極氧化+特氟隆涂層），使用壽命更長，摩擦系數低。
③一體式設計，所有的雙作用和單作用執行器型號，都具有相同的缸體和端蓋，很方便通過加裝彈簧或拆除彈簧來改變作用方式。
④組合式預符荷安全彈簧組，不論在裝配過程或使用現場中，都能方便而安全的安裝或增減彈簧數量。
⑤外部側面兩個單獨調節螺釘對于已安裝在閥門上的執行器更是精確方便，調節閥開和閥關位置，如需全行程調節時則另外在兩個端蓋處配置較長調節螺釘。
⑥多功能位置指示器，現場可視化指示，符合VID/VIE3845、NAMUR標準槽，能安裝并輸出所有附件，如限位開關盒、電氣定位器、位置傳感器（倍加福、圖爾克）。
⑦氣源接口符合NRMAR標準，可直接安裝NUMAR標準電磁閥。
⑧齒條背面的復合材料軸瓦和活塞導向環以及輸出軸的軸承等為防止金屬對金屬的摩擦，并且增加潤滑,使其低摩擦、長壽命。
⑨所有的緊固件均采用不銹鋼材料，長期抗腐蝕。
⑩連接部分符合全新國際標準規范ISO5211，DIN3337（F03-F25）使產安裝具有互換性、通用性。
風閥，即風量調節閥，是工業廠房、民用建筑的通風、空氣調節及空氣凈化工程中不可缺少的中央空調末端配件，一般用在空調，通風系統管道中，用來調節支管的風量，也可用于新風與回風的混合調節。
★風量調節閥參數
公稱通徑：500*600
工作溫度：-10℃~55℃
相對濕度：95%
流量特性：等百分比
有效通風面積：≥80%
最大工作靜壓：5000Pa
流入速度：20M/S
全程工作時間：35s~45s
全開狀態阻力系數：≤1
泄漏率：風閥兩側靜壓1000pa，
            且風速為10M/S時，
            空氣泄漏率為≤0.5%
噪音：≤45dB（A）
材質：碳鋼/鍍鋅鋼板/鋁合金/不銹鋼
驅動方式：手動、氣動、電動可供選擇
說明：與風管連接，調節風量大小，操控方便，手動風量調節。
★風量調節閥的特點
（1）接管尺寸與全國通風管道標準化規定的矩形風管尺寸相同。
（2）在通風、空氣調節、空氣凈化系統中作為調節閥。
（3）通過試驗測定，風量調節閥的氣密性好，其相對漏風量在5％左右，調節性能好。
（4）防腐性能強，使用壽命長
★風量調節閥結構特征
風量調節閥閥體構架用2毫米鍍鋅板冷軋成型后,以二氧化碳?xì)怏w保護焊接或由普通Q235板加工焊接而成；葉片用1毫米鍍鋅板冷軋為瓦楞形，兩片合成點焊插方軸，或2毫米G235鋼板冷 壓成形，單片沖孔插方軸或焊圓軸。
★風量調節閥適用范圍
廣泛用于工礦、民用建筑暖通空調系統，對空氣流量進行精確調節，是實現各種環境下控制通風模式的關鍵設備之一。
